Carta dell'area aeronautica Volo motorizzato 2025 Reno-Ruhr Carta piegata

La nuova serie di carteCarta dell'area aeronautica 1:250.000 (AAC250, qui: foglio Reno-Ruhr)è un supplemento alla collaudata carta ICAO 1:500.000 della Germania e fornisce una rappresentazione ottimale del denso spazio aereo intorno agli aeroporti internazionali della Germania.

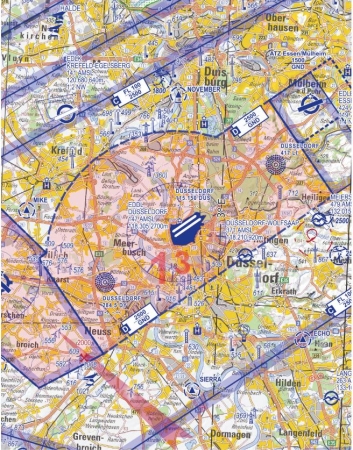

La topografia a risoluzione molto più elevata, in scala 1:250.000, consente una navigazione precisa utilizzando elementi terrestri come strade e piccole città. In termini di forma e contenuto, la mappa corrisponde a quella ICAO 1:500.000, ma gli aerodromi, gli ostacoli, i punti di segnalazione e molto altro sono uniformati e visualizzati in modo molto più leggibile.

• Mappa di base di alta qualità che mostra la topografia basata su una mappa dell'Agenzia federale per la cartografia e la geodesia (BKG).
• Le curve di livello e le ombreggiature consentono di riconoscere in modo affidabile il rilievo.
• Le rotonde dei siti di atterraggio noti sono indicate con una linea sottile. L'idea è quella di evitare i circuiti dell'aerodromo quando si attraversa un aerodromo e di garantire che il circuito dell'aerodromo sia seguito in sicurezza durante l'avvicinamento.
• Vengono mostrati aerodromi modello al di sopra dei 500 ft AGL. Alcuni di questi si estendono fino allo spazio aereo basso C e dovrebbero essere evitati dall'aviazione generale.
• Il retro contiene le informazioni note dalla sezione AD dell'AIP VFR per tutti i siti di atterraggio presenti sul fronte, compresi i dettagli di contatto come OPS/PPR, numeri di telefono, indirizzi e-mail, siti web, orari di apertura e disponibilità di carburante.
• Sono elencati anche i dati di tutte le aviosuperfici UL e per alianti con licenza §6 per ultraleggeri.
• Una tabella con gli orari SR/SS o crepuscolari di un aerodromo centrale al centro del foglio consente di determinare tali orari per ogni giorno dell'anno in corso.

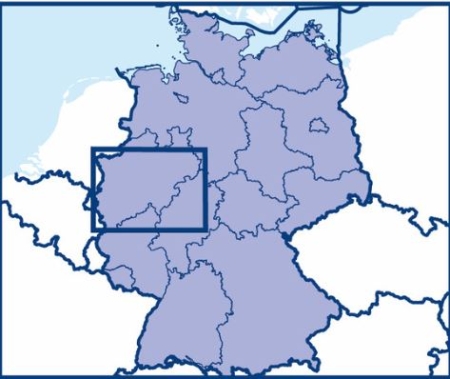

Attualmente sono disponibili il foglio Reno-Ruhr con l'area intorno agli aeroporti di Colonia/Bonn e Düsseldorf (questo articolo) e il foglio Reno-Meno con l'area intorno all'aeroporto di Francoforte. La sezione dei fogli è stata scelta in modo che entrambi i fogli rappresentino un foglio di collegamento e che sia possibile navigare senza problemi da un foglio all'altro.

La serie "Aeronautical Area Chart 1:250.000" sarà ampliata nei prossimi anni.
